单缸液压圆锥破碎机

产品简介：

HPD单缸液压圆锥破碎机广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业如：铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石、辉绿岩、流纹岩等。

全国服务热线：400-0371-805

产品详情

产品简介

HPD单缸液压圆锥破碎机广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业如：铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石、辉绿岩、流纹岩等。该型破碎机为单缸液压结构，设备按重型工矿设计，主轴上下两点支撑，受力条件好，调节方便，即使在设备运行的过程中，也能够轻松的实现排料口的任意调节。智能型的自动化控制系统使得破碎机始终处于工作状态，并实现内外锥衬板磨损的自动补偿功能。从操作面板就能准确设定和调整排料口大小，也可以从操作面板通过几个按钮即能自动完成磨损件的磨损量补偿。同时，由于采用了单缸的机械结构，整个机型十分紧凑，大量减少了油管油路和外挂调节结构。适用于初级旋回破及颚式破碎机之后的二破（长破碎腔有利于提高其破碎效率），该型破碎机支持物联网技术服务。

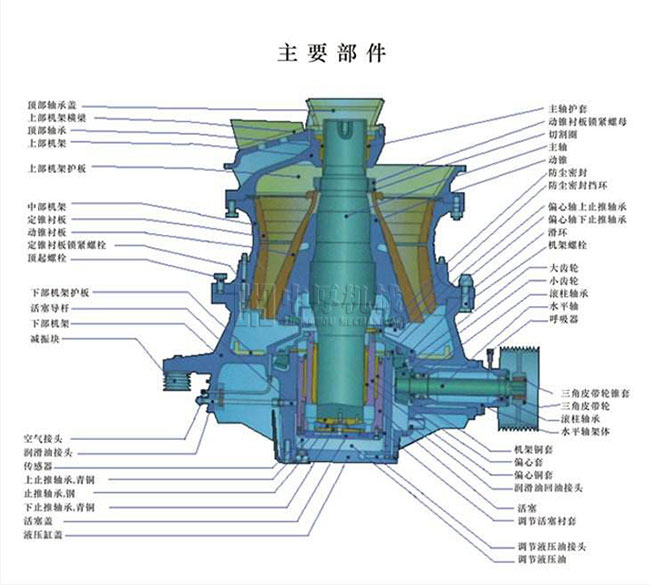

HPD单缸液压圆锥破碎机结构组成

　　HPD单缸液压圆锥破碎机主要结构包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等，辅助装置有液压润滑站、电控柜等。

工作原理

HPD系列单缸液压圆锥破碎机工作时，电机通过皮带轮和三角带带动设备传动轴转动，传动轴通过大小锥齿轮带动偏心套转动，动锥通过主轴在偏心套作用下做旋摆运动，使动锥和定锥时而靠近、时而远离轧臼壁，物料在轧臼壁和破碎机之间的破碎腔内不断受到挤压、冲击而破碎，破碎的物料从下部排出。

产品优势

1、采用重载螺旋弧齿轮，传动效率高，使用寿命长；

2、设计结构紧凑、破碎能力强、破碎比大、且产品粒形好。

3、该型破碎机具有大的进料口，同时结构优化使得动锥具有更低的自转，适合做中碎。

4、具有过铁释放以及液压清腔功能，即使处于负荷状态，也能方便、快捷地调节排矿口，大大提高了劳动生产率。

5、自动化衬板补偿功能，可远程遥控带负荷调整排料口；

6、采用高回弹力密封圈，密封效果好，顶部轴承系统采用锻造优质合金钢制作，单独润滑，使用寿命持久。

技术参数

型号	给料口尺寸（mm）	公称排矿口（mm）	电机功率（kw）	机器重量（t）
HD100	200	25	75	8.0
HD200	250	25	160	11.5
HD300	280	30	220	18
HD500	380	40	400	35
HD800	460	40	630	63

不同排矿口的处理能力（t/h)

型号	紧边排矿口(mm)
型号	25	30	35	40	45	50	55	60	65	70
HD100	100-115	120-130	135-145	145-165	155-175
HD200	110-140	140-170	160-190	180-210	200-230	230-260
HD300		170-210	190-230	230-255	235-275	255-295
HD500				280-300	300-350	325-375	375-425	400-450	425-475
HD800				370-640	420-740	450-1100	480-1250	620-1350	680-1450	740-1460
