​直线振动筛

产品简介

直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

全国服务热线400-0371-805

产品详情

产品简介

【生产能力】3-700t/h

【适用范围】直线振动筛主要用于磨料磨具原料、化工、医药、建材、粮食、炭素、塑料、树脂粉、陶瓷原料等行业的颗粒、粉状物料的筛选和分级。

【产品简介】 中厚直线筛,直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

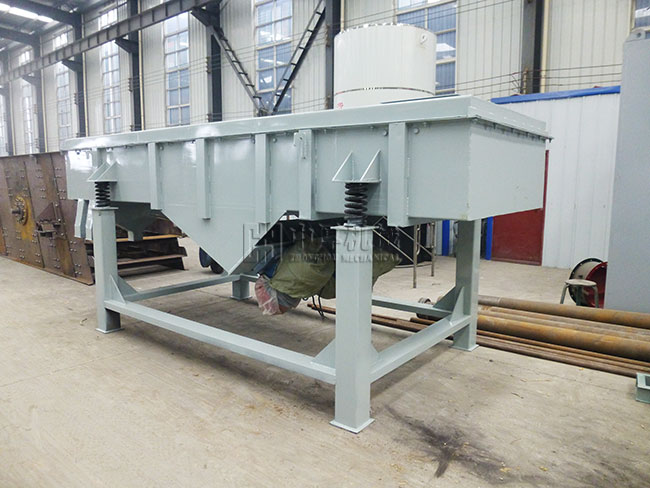

直线振动筛

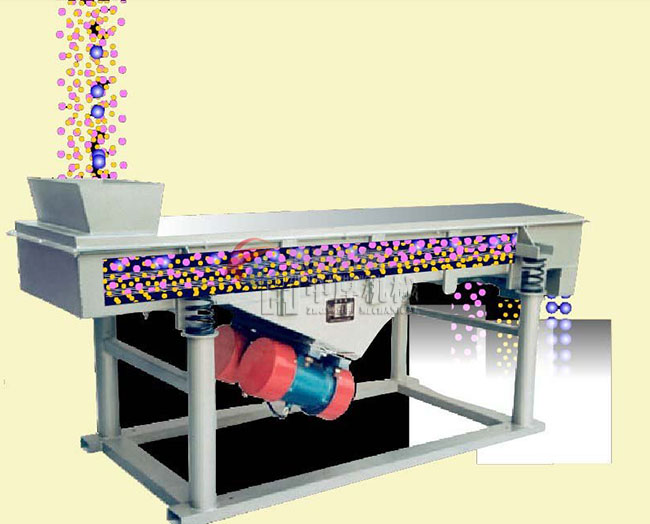

工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数400目,可筛分出7种不同粒度的物料。

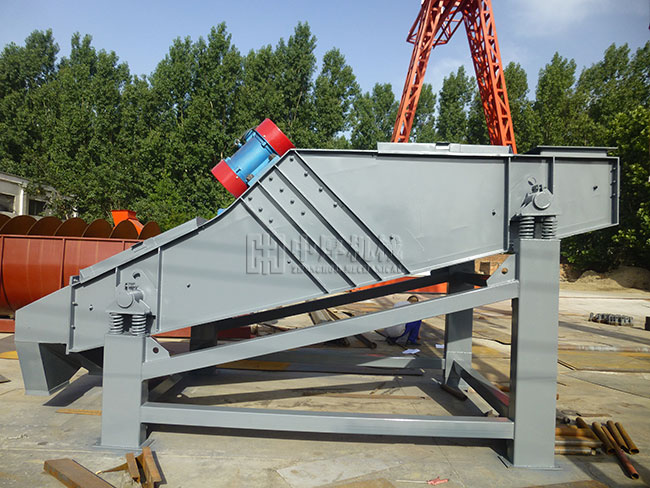

直线振动筛

产品优势

直线振动筛筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

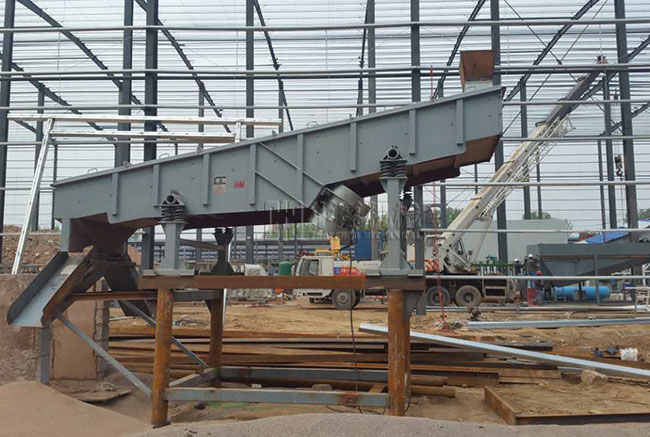

直线振动筛

技术参数
型号筛面尺寸(mm)筛面层数筛面倾角(°)振次(r.p.m)振幅(mm)总重(Kg)
                DZSF-520                500×2000                1                0- 5                1000                1-4.5                300
                DZSF-520                500×2000                2                0- 5                1000                1-4.5                350
                DZSF-520                500×2000                3                0-5                1000                1-4.5                390
                DZSF-520                500×2000                4                0- 5                1000                1-4.5                460
                DZSF-520                500×2000                5                0- 5                1000                1-4.5                520
                DZSF-520                500×2000                6                0- 5                1000                1-4.5                580
                DZSF-525                500×2500                1                0- 5                1000                1-4.5                350
                DZSF-525                500×2500                2                0- 5                1000                1-4.5                410
                DZSF-525                500×2500                3                0- 5                1000                1-4.5                460
                DZSF-525                500×2500                4                0- 5                1000                1-4.5                540
                DZSF-525                500×2500                5                0- 5                1000                1-4.5                600
                DZSF-525                500×2500                6                0- 5                1000                1-4.5                720
                DZSF-1020                1000×2000                1                0- 5                1000                1-4.5                600
                DZSF-1020                1000×2000                2                0- 5                1000                1-4.5                700
                DZSF-1020                1000×2000                3                0- 5                1000                1-4.5                780
                DZSF-1020                1000×2000                4                0- 5                1000                1-4.5                920
                DZSF-1020                1000×2000                5                0- 5                1000                1-4.5                1050
                DZSF-1020                1000×2000                6                0- 5                1000                1-4.5                1170
                DZSF-1025                1000×2500                1                0- 5                1000                1-4.5                680
                DZSF-1025                1000×2500                2                0- 5                1000                1-4.5                790
                DZSF-1025                1000×2500                3                0- 5                1000                1-4.5                900
                DZSF-1025                1000×2500                4                0- 5                1000                1-4.5                1050
                DZSF-1025                1000×2500                5                0- 5                1000                1-4.5                1200
                DZSF-1025                1000×2500                6                0- 5                1000                1-4.5                1350

注:筛面长、筛面宽、层数、倾斜角、各层出口方向、出口大小、进口方向、进口大小、材质等,我厂均可以根据用户的要求设计制造。
