产品详情
【生产能力】10-400t/h

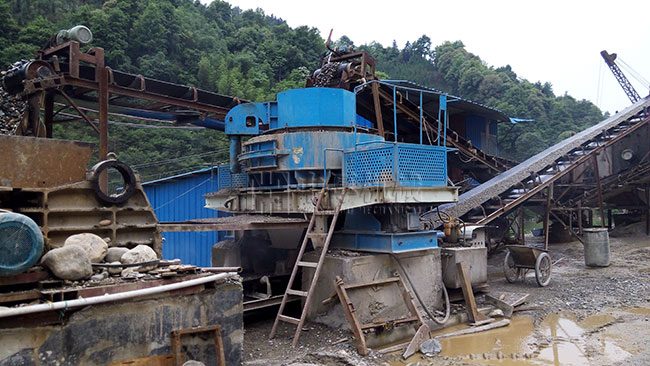

【适用范围】广泛用于高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站等提供砂石骨料

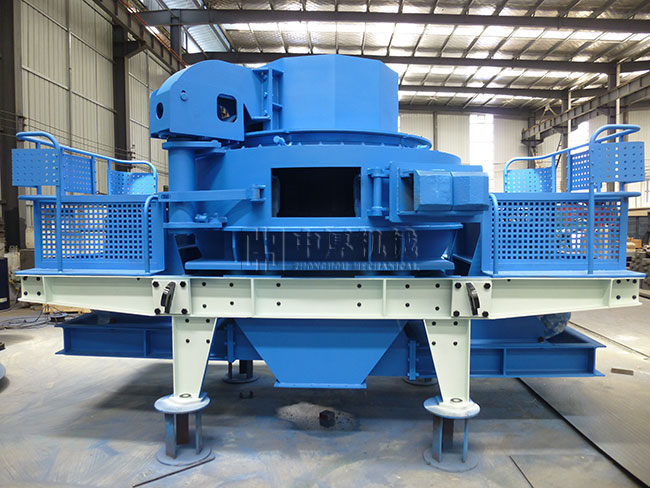

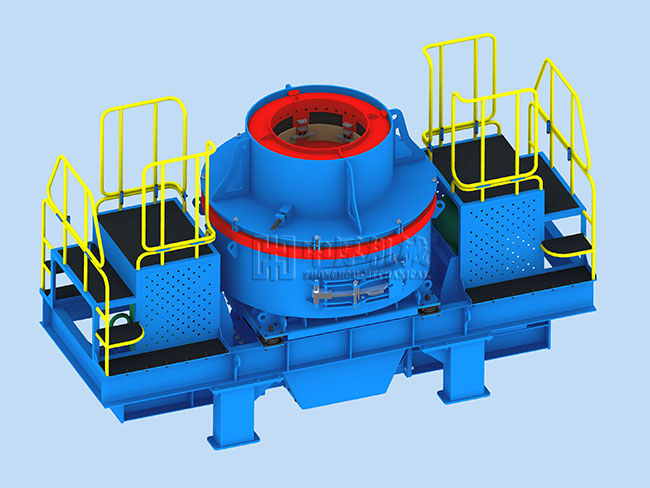

【产品简介】中厚立式冲击制砂机转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的结合。是专业细碎技术与机械制造结合的典范,是新技术、新工艺的充分体现。冲击式制砂机广泛用于高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站等提供砂石骨料,是人工制砂和石料整形领域设备。
物料由进料斗进入冲击式制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。
物料由进料斗进入冲击式制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。
型号 | 处理能力(t/h) | 进料尺寸(mm) | 转速(r/min) | 功率(kw) | 外形尺寸(mm) | 重量(t) | ||
瀑落与中心进料 | 全中心进料 | 软料 | 硬料 | |||||
VSZ7611 | 120-190 | 65-95 | 35 | 30 | 1700-1900 | 55×2 | 3700×2150×2100 | 11.8 |
VSZ8518 | 200-260 | 100-130 | 40 | 35 | 1520-1700 | 90×2 | 4140×2280×2425 | 14.5 |
VSZ9526 | 300-380 | 150-190 | 45 | 40 | 1360-1500 | 132×2 | 4560×2447×2778 | 17.8 |
VSZ1140 | 450-520 | 225-260 | 50 | 45 | 1180-1310 | 200×2 | 5000×2700×3300 | 25.6 |
VSZ1145 | 470-580 | 250-300 | 50 | 45 | 1180-1310 | 220x2 | 5000x2700x3300 | 27 |
VSZ1263 | 550-800 | 300-600 | 70 | 65 | 1180-1300 | 315X2 | 5200*2800*3400 | 35 |
